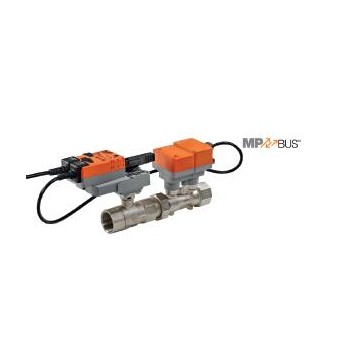

点击图片查看原图瑞士BELIMO详细说明
BELIMO动态平衡阀 DN15...50技术参数
可用于冷、热水控制，支持MP-Bus总线通讯协议
·· 额定电压 AC/DC 24V
·· 调节型控制
·· 用于闭合的冷、热水系统
·· 用于空调机组和供热系统的水侧调节控制
·· 可通过Belimo MP-Bus进行通讯或传统控制
·· 有源传感器和外置开关之间的转换
技术参数
动态平衡阀 DN15...50
可用于冷、热水控制，支持MP-Bus总线通讯协议
·· 额定电压 AC/DC 24V
·· 调节型控制
·· 用于闭合的冷、热水系统
·· 用于空调机组和供热系统的水侧调节控制
·· 可通过Belimo MP-Bus进行通讯或传统控制
·· 有源传感器和外置开关之间的转换
尺寸规格
介质冷、热水， 大浓度60%的乙二醇溶液
介质温度-10...+120°C
额定压力1600kPa
压差 △Pmax 350kPa ([email protected])
关闭压力 △Ps 1400kPa
流量特性等百分比(VDI/VDE 2178),可切换为线性流量特性
泄漏率零泄漏(EN12266-1)
阀管连接内螺纹连接，符合ISO7-1
安装位置垂直或水平安装(不得倒装)
维护免维护
阀体镀镍黄铜
测量管段镀镍黄铜
阀芯不锈钢
阀轴不锈钢
阀轴密封EPDM材质O型圈
阀座密封PTFE，EPDM材质O型圈
配流盘TEFZEL
额定电压AC 24V 50/60Hz, DC 24V
额定电压范围AC 19.2...28.8V / DC 21.6...28.8V
功耗 -运行3.2W(DN15-25), 4.2W(DN32-50)
-保持1.3W(DN15-25), 1.4W(DN32-50)
变压器容量5.8VA(DN15-25), 6.8VA(DN32-50)
连接电缆1m，4x0.75mm2
扭矩5Nm(DN15-25), 10Nm(DN32-40), 20Nm(DN50)
控制信号Y DC 0...10V
运行范围DC 2...10V (默认配置)
位置反馈信号 U DC 2...10V (默认配置)
噪音等 大45dB(A), 仅执行器
可调节流量Vmax Vnom的30...100%
控制精度±5% (Vnom的25...100%)@20°C/ 不含乙二醇溶液
手动操作按下手动操作按钮，执行器齿轮机构解锁
此时按住手动按钮不放可进行手动操作
防触电保护等 III (安全低压)
电气防护等 IP54
EMC CE 遵循 2004/108/EEC
环境温度-30...+50°C
非工作温度-40...+80°C
湿度5...95%相对湿度，无结露
测量原理超声波流量测量
测量精度±2% (Vnom的25...100%)@20°C/ 不含乙二醇溶液
小测量单位Vnom的0.5%
